电子秤RS232公头、母头的引脚定义!
 二维码 32
发表时间:2018-07-26 17:02

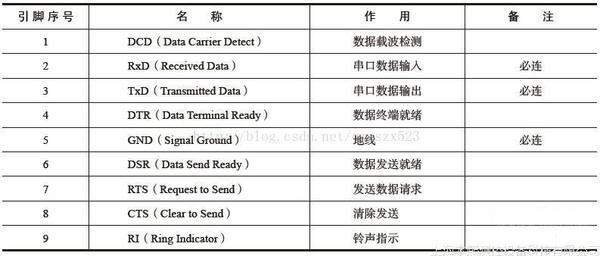

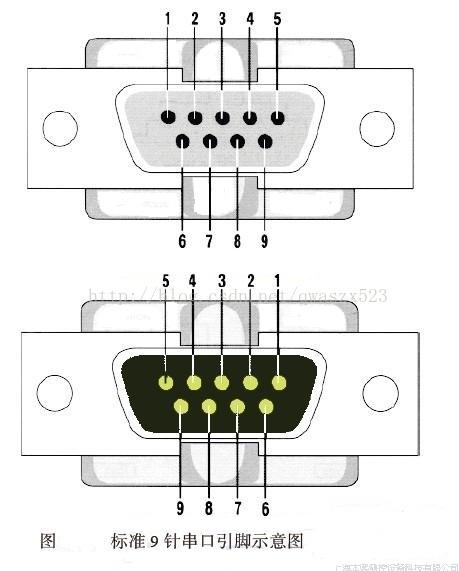

电子秤RS232公头、母头的引脚定义,如今电子秤使用RS232接口越来越多,很多时候连接设备时发现公头(或是母头)和设备的接口并不匹配,这时候就需要公转母或是母转公了,那么如何连接呢,请看下面的RS232公头母头的引脚定义。和PC相连的是公头,另一头为母头;下图中上面的上公头,下面的是母头。公头引脚按照从左到右排序,母头按照从右到左排序。






各引脚的电气特性为:

在TxD和RxD上,逻辑“1”为-3V~-15V;逻辑“0”为+3V~+15V。

在RTS、CTS、DSR、DTR和DCD等控制线上,信号有效为+3V~+15V;信号无效为-3V~-15V。


对于数据信号,逻辑“1”为低于-3V,逻辑“0”为高于+3V;对于控制信号,接通ON为低于-3V;断开OFF为高于+3V;-3V~+3V、低于-15V、高于+15V都表示电压无意义。
